服裝模特自動噴漆生產線
噴涂機器人,懸掛式噴涂線：

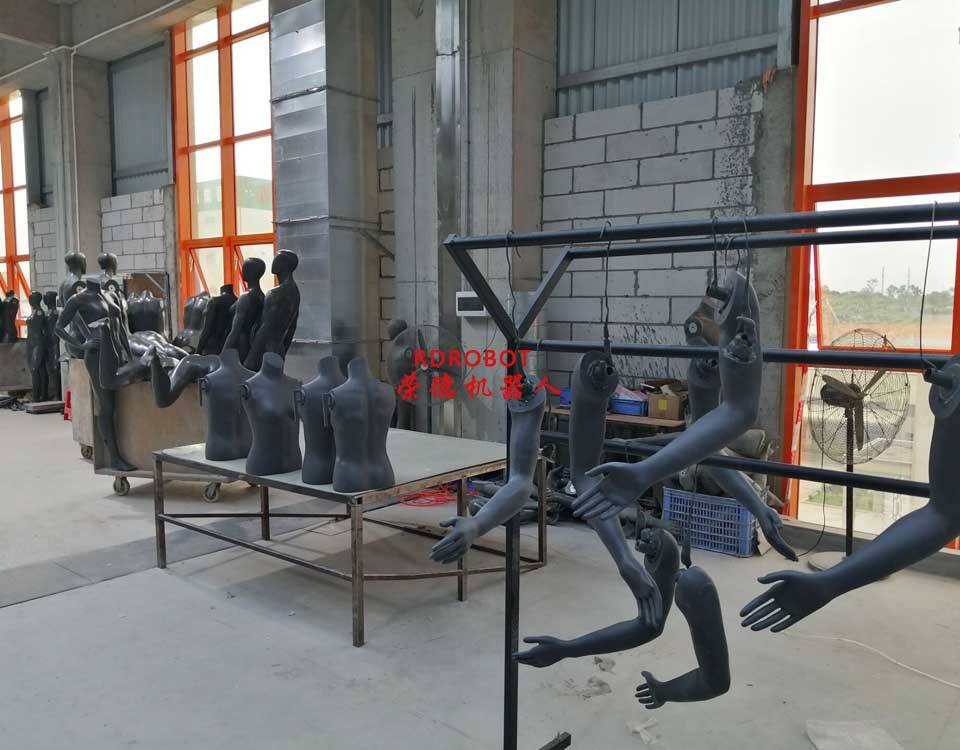

榮德服裝模特噴漆生產線主要應用于各種人體模特道具、工藝品、全身硬體模特、半身硬體模特兒等產品的表面噴漆處理作業。
榮德服裝模特噴漆生產線主要應用于各種人體模特道具、工藝品、全身硬體模特、半身硬體模特兒等產品的表面噴漆處理作業。
整套噴漆生產線主要包括一下部分：

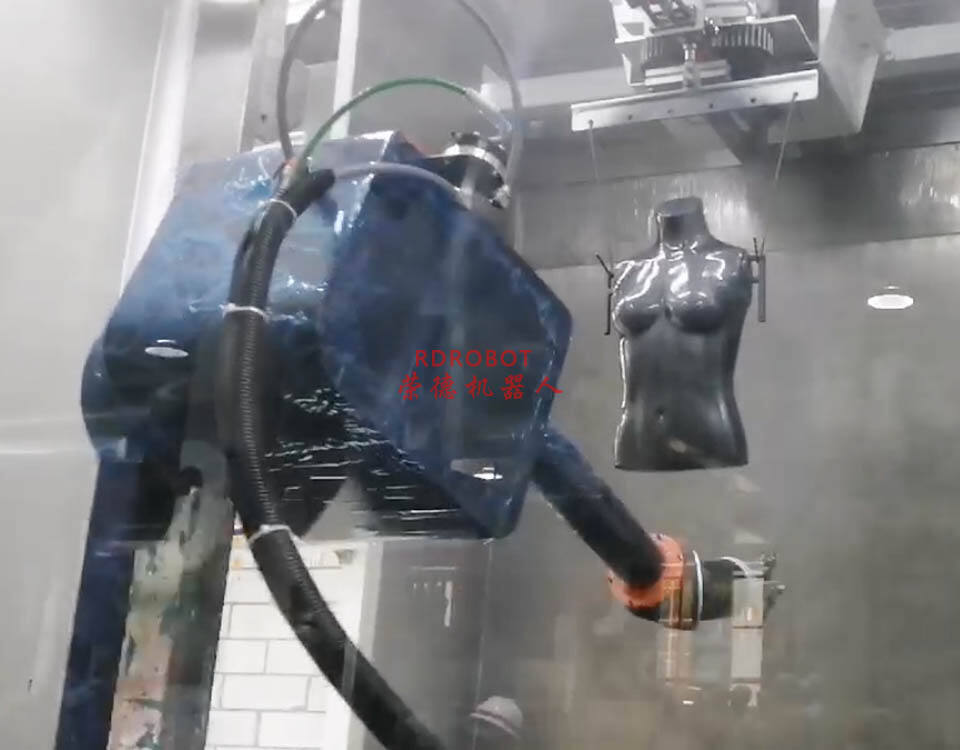

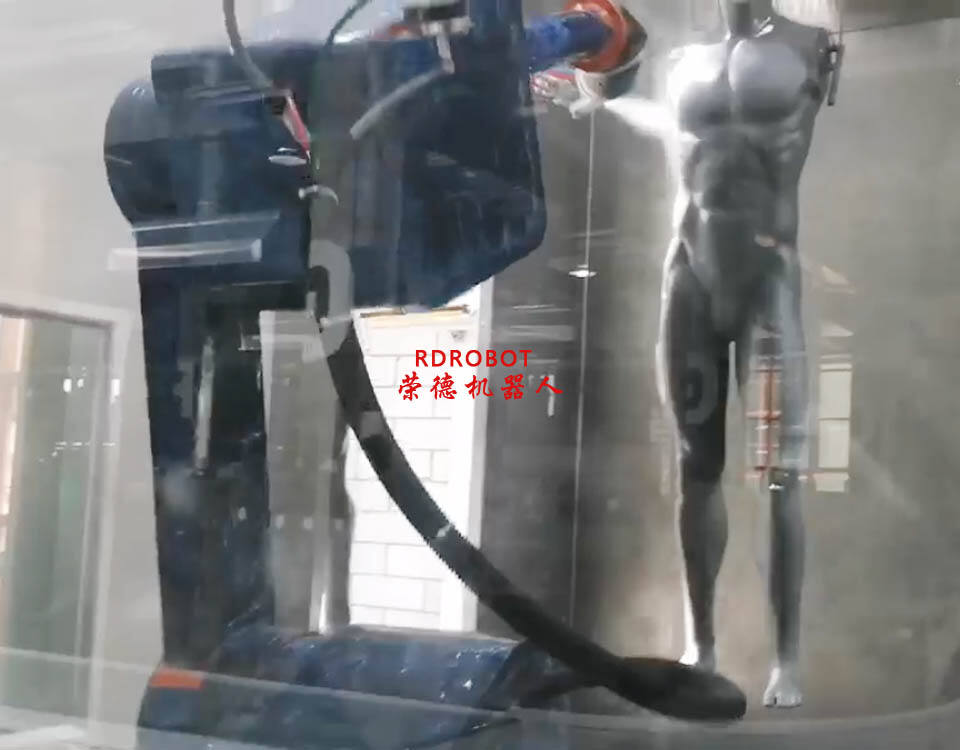

1.RDPT010203防爆噴涂機器人
2.機器人底座
3.工件檢測系統

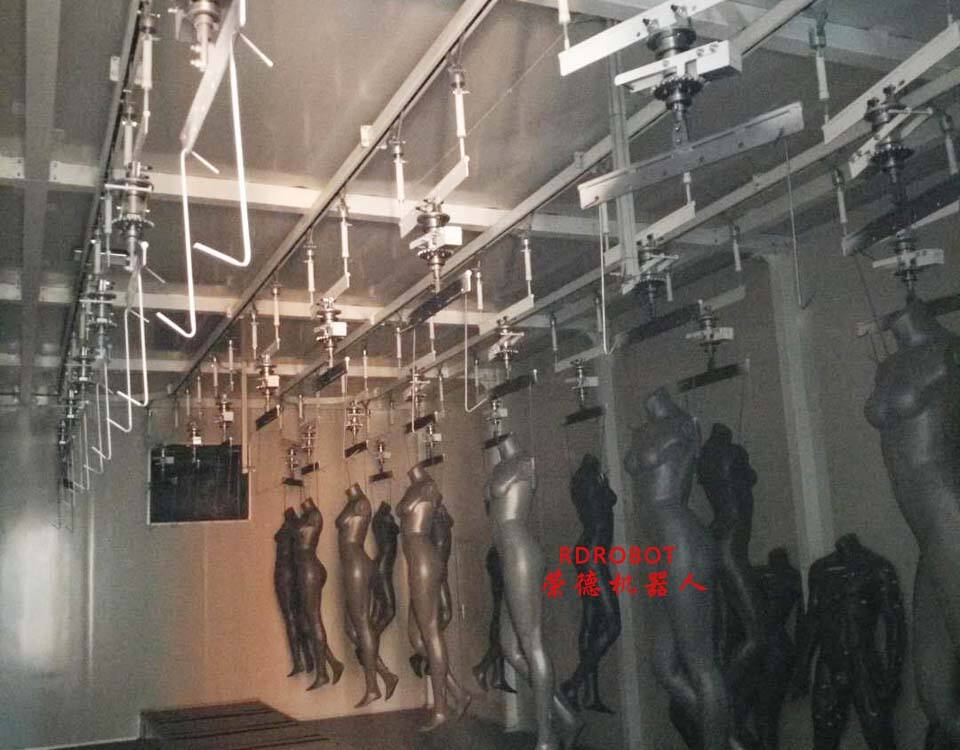

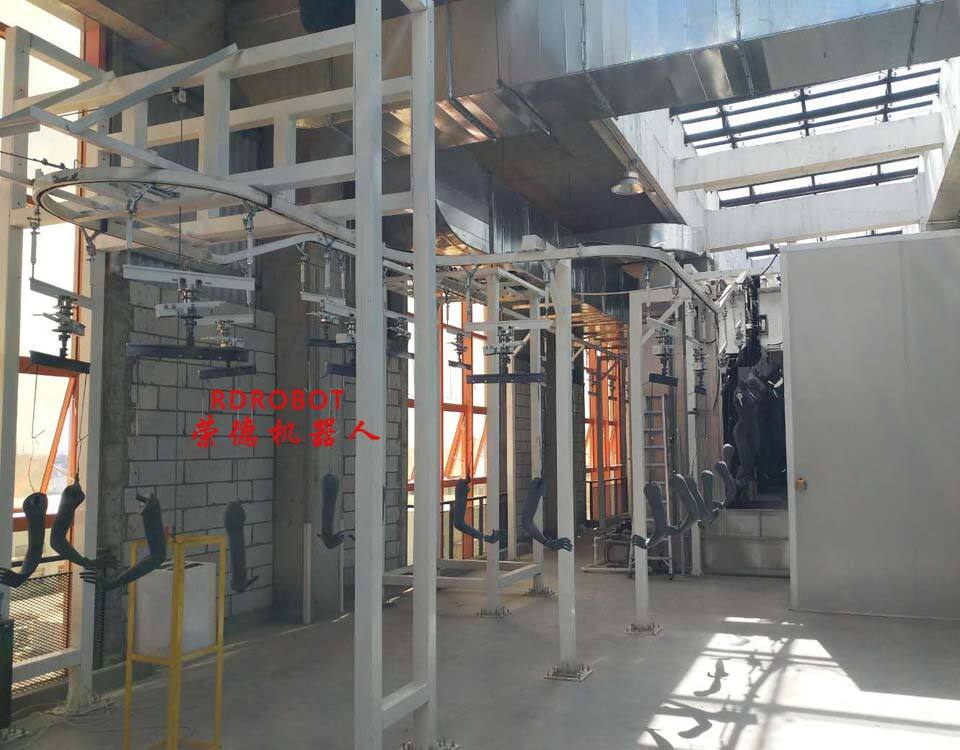

4.懸吊輸送線：輸送機為架空式，可自由選擇搬運路線,有效的利用空間,由鏈條、軌道、支架
傳動裝置和調整裝置等單元組成。輸送線長約82.35M。
5.負載橫梁
6.懸吊輸送機動力
7.工件自轉機構

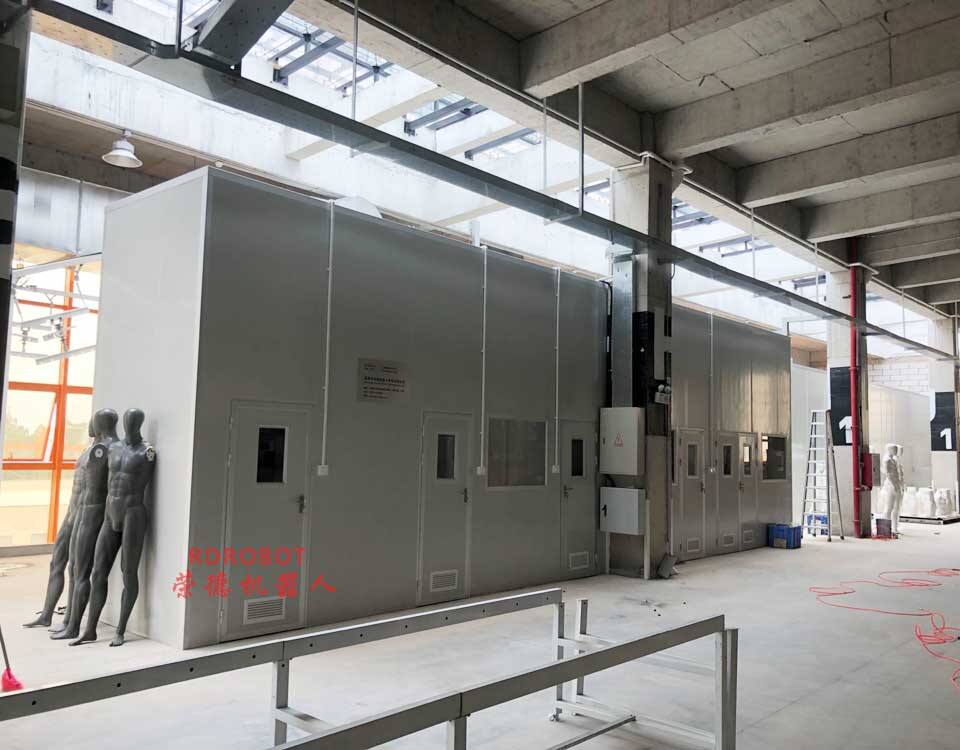

8.水簾水洗式噴漆柜
9.人工噴漆柜
10.噴涂及供油部分：適應于油性油漆，漆寶隔膜泵浦。
11.流平段
12.固化爐
13.固化爐加熱系統
14.操作間
|
型號 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加強型 |
||||||
|
自由度 |
6軸 |
6軸 |
6軸 |
6軸 |
|||
|
工作范圍 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕類型 |
連接手腕 |
連接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大負載能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直線補償速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重復定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
運轉性能 |
最大行程 |
JT1 |
旋轉 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋轉1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋轉2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本體顏色 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
|||
一、榮德有25年非標設備定做專業經驗
二、榮德是35家五百強企業指定供應商
三、榮德通過了國家高新技術企業認定
四、榮德通過了國際質量管理體系認證
五、榮德?lián)碛兴氖囗棁沂跈?quán)專利
六、與高校合作共建了產學研基地
七、榮德噴涂機器人是科技部立項的噴涂機器人技術
八、榮德建立了700多平方噴涂實驗室提供免費打樣
